La selezione dei moduli di ingresso e uscita (I/O) appropriati per i PLC Siemens è una decisione cruciale che può avere un impatto significativo sulle prestazioni, sulla funzionalità e sul rapporto costo-efficacia del vostro sistema di automazione. In qualità di fornitore di PLC Siemens, ho avuto il privilegio di assistere numerosi clienti nel fare queste scelte. In questo post del blog condividerò alcune considerazioni e passaggi chiave per guidarti attraverso il processo di selezione dei moduli I/O giusti per il tuo PLC Siemens.
Comprendere le nozioni di base sui moduli I/O PLC Siemens

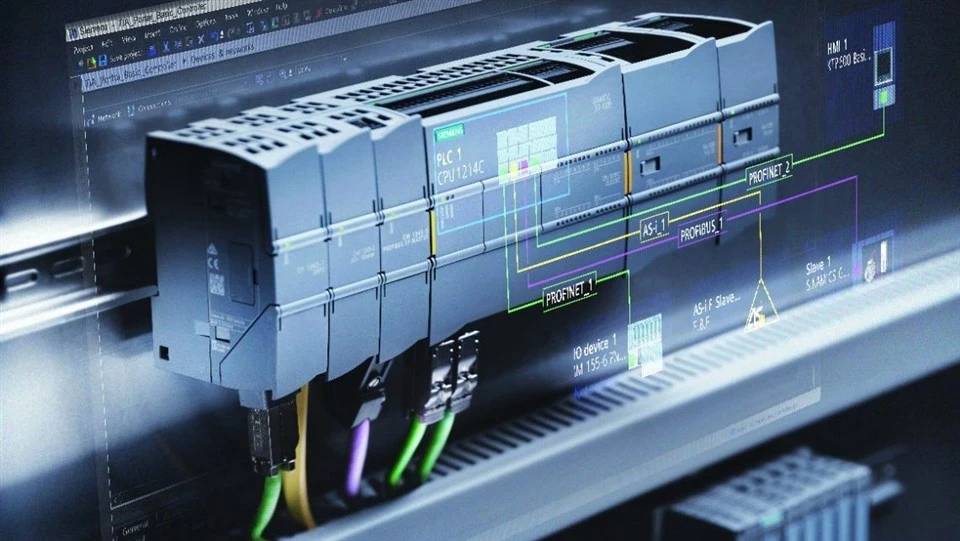

Siemens offre una vasta gamma di PLC, come ad esPLC Siemens S7200,PLC Siemens S71200, EPLC Siemens S71500, ciascuno con funzionalità diverse e moduli I/O compatibili. I moduli di ingresso sono responsabili della ricezione di segnali da sensori, interruttori e altri dispositivi di campo, mentre i moduli di uscita inviano segnali di controllo ad attuatori, relè e altri dispositivi di uscita.
Passaggio 1: definire i requisiti dell'applicazione
Il primo passo nella selezione dei moduli I/O è definire chiaramente i requisiti dell'applicazione. Ciò include la determinazione del numero di ingressi e uscite necessari, il tipo di segnali (digitali o analogici), i livelli di tensione e il tempo di risposta.
- Numero di punti I/O: Calcola il numero totale di punti di ingresso e uscita necessari per la tua applicazione. Considerare anche le future esigenze di espansione, poiché potrebbe essere più conveniente scegliere un PLC e moduli I/O in grado di ospitare punti aggiuntivi.
- Tipo di segnale: Decidi se hai bisogno di moduli I/O digitali o analogici. I segnali digitali sono binari (on/off), mentre i segnali analogici rappresentano valori continui come temperatura, pressione o velocità.
- Livelli di tensione: identifica i livelli di tensione dei dispositivi di ingresso e di uscita. I moduli I/O Siemens sono disponibili con diversi valori di tensione, ad esempio 24 V CC, 120 V CA e 230 V CA.
- Tempo di risposta: Per le applicazioni che richiedono tempi di risposta rapidi, come il conteggio ad alta velocità o il controllo del movimento, scegliere moduli I/O con bassa latenza e capacità di elaborazione ad alta velocità.
Passo 2: Scegli la serie di PLC giusta
In base ai requisiti dell'applicazione, seleziona la serie di PLC Siemens appropriata. Ogni serie ha le proprie caratteristiche, livelli di prestazioni e compatibilità con i moduli I/O.
- PLC Siemens S7200: Si tratta di una serie di PLC compatta ed economica adatta per applicazioni di automazione su piccola scala. Offre un numero limitato di punti I/O e funzionalità di base.
- PLC Siemens S71200: L'S7 1200 è una serie di PLC di fascia media che offre funzionalità più avanzate e prestazioni più elevate rispetto all'S7 200. È adatta a progetti di automazione di medie dimensioni con un numero moderato di punti I/O.
- PLC Siemens S71500: L'S7 1500 è una serie di PLC di fascia alta progettata per applicazioni di automazione complesse e su larga scala. Offre elevata potenza di elaborazione, estese capacità di comunicazione e supporto per un'ampia gamma di moduli I/O.
Passaggio 3: selezionare i tipi di moduli I/O
Dopo aver scelto la serie PLC, seleziona i tipi di moduli I/O appropriati in base ai requisiti dell'applicazione.
- Moduli di ingresso digitali: Questi moduli vengono utilizzati per ricevere segnali digitali da sensori, interruttori e altri dispositivi binari. Sono disponibili in diverse configurazioni, come moduli a 4 punti, 8 punti e 16 punti.
- Moduli di uscita digitali: I moduli di uscita digitali inviano segnali di controllo ad attuatori, relè e altri dispositivi di uscita binari. Possono essere basati su transistor (per carichi CC) o basati su relè (sia per carichi CC che CA).
- Moduli di ingresso analogici: I moduli di ingresso analogico vengono utilizzati per misurare valori continui come temperatura, pressione e flusso. Solitamente hanno una risoluzione di 12-16 bit e supportano diversi intervalli di input.
- Moduli di uscita analogici: I moduli di uscita analogici inviano segnali di controllo analogici a dispositivi quali azionamenti a frequenza variabile (VFD) e valvole proporzionali. Hanno anche una risoluzione di 12 - 16 bit e supportano diversi intervalli di output.
Passaggio 4: considerare la compatibilità e la comunicazione
Assicurati che i moduli I/O selezionati siano compatibili con la serie PLC scelta e con gli altri componenti del tuo sistema di automazione. Controllare i protocolli di comunicazione supportati dal PLC e dai moduli I/O, come Profibus, PROFINET o Modbus.
- Compatibilità fisica: Assicurarsi che i moduli I/O possano essere installati fisicamente nel rack o nell'armadio del PLC. Considerare le dimensioni, le opzioni di montaggio e i requisiti di cablaggio.
- Compatibilità elettrica: Verificare che le caratteristiche elettriche dei moduli I/O, come i livelli di tensione e i tipi di segnale, siano compatibili con i dispositivi di campo.
- Compatibilità di comunicazione: Assicurarsi che i moduli I/O possano comunicare con il PLC e altri dispositivi nella rete utilizzando lo stesso protocollo di comunicazione.
Passaggio 5: valutare costi e disponibilità
Il costo e la disponibilità sono fattori importanti da considerare quando si selezionano i moduli I/O. Confronta i prezzi di diversi moduli I/O e fornitori per trovare il miglior rapporto qualità-prezzo. Inoltre, controlla la disponibilità dei moduli per garantire una consegna tempestiva.
- Costo: Considerare il costo di acquisto iniziale dei moduli I/O, nonché i costi operativi e di manutenzione a lungo termine. I moduli più economici potrebbero non essere sempre l’opzione migliore se mancano delle funzionalità o dell’affidabilità richieste.
- Disponibilità: Controllare i tempi di consegna e i livelli delle scorte dei moduli I/O. Alcuni moduli potrebbero avere tempi di consegna lunghi o essere esauriti, il che può ritardare il tuo progetto.
Passaggio 6: richiedere supporto tecnico
Se non sei sicuro di quali moduli I/O scegliere o hai bisogno di assistenza con l'installazione e la configurazione, chiedi supporto tecnico al tuo fornitore di PLC Siemens o a un tecnico di automazione qualificato.
- Supporto ai fornitori: In qualità di fornitore di PLC Siemens, offriamo supporto tecnico e competenza per aiutarvi a selezionare i moduli I/O giusti per la vostra applicazione. Possiamo anche fornire formazione e documentazione per garantire la corretta installazione e funzionamento.
- Ingegnere dell'automazione: Un tecnico dell'automazione qualificato può analizzare i requisiti dell'applicazione, consigliare i migliori moduli I/O e fornire assistenza nella progettazione e nell'implementazione del sistema.
Conclusione
Selezionare i giusti moduli di ingresso e uscita per i PLC Siemens è un compito complesso ma essenziale. Seguendo i passaggi descritti in questo post del blog, puoi prendere una decisione informata che soddisfi i requisiti della tua candidatura, il budget e la tempistica. In qualità di fornitore di PLC Siemens, siamo qui per aiutarti in ogni fase del processo. Se sei interessato all'acquisto di PLC e moduli I/O Siemens o se hai domande sul processo di selezione, non esitare a contattarci per ulteriori discussioni e trattative di approvvigionamento.
Riferimenti
- Siemens AG. (20XX). Catalogo prodotti PLC Siemens.
- Mondo dell'automazione. (20XX). Guida alla selezione dei moduli I/O PLC.
- Ingegneria del controllo. (20XX). Migliori pratiche per la selezione degli I/O del PLC.
